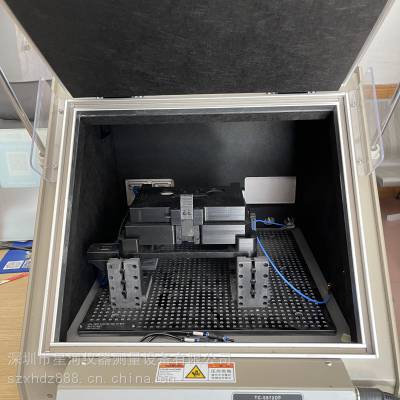

TC-5972DP 屏蔽箱产品细述：

品　　牌：Tescom/泰士康

产品信息：

Reliable High RF Shielding

Pneumatic control of lid open-close and optional test fixture motions

Easily customizable to meet various test needs

Shock Absorbers on lid

Red and Green LED’s for Pass/Fail indication

EMI filters on all data ports and power line

Remote operation by RS-232C

Multilayer absorber for radiation testing

RF Connectors without module           4 N (f) outside and SMA (f) inside

Line voltage                                           DC 24V, Max. 2A.

Remote control                                      RS-232C, 3 wire, DB9(s)

Air connection:

Main connector                                       6 mm OD hose, one-touch push-on fitting

Fixture control connector                       4 mm OD hose, one-touch push-on fitting

Input air pressure                                   5 to 10 bar

Dimension:

Inside                  445(W)x 445(D) x 360(H) mm, 230(D)mm top side

Outside               580(W)x661(D)x452(H)mm, door closed. 657(H) mm, dooropen

Door                    420(W) x 358(D)

 Weight               approx. 40 kg

*Packing

Size                     630(W) x 810(D) x 575(H) mm

Weight                approx. 43 kg

*The size or weight of a package may vary on how to pack a package.

The shield effectiveness below is measured when the blank panel is mounted; other I/O interface

panel results a different shielding effectiveness of the shield box.

100 to 2000 MHz > 70 dB

2000 to 3000 MHz > 70 dB

3000 to 6000 MHz > 60 dB
